รายละเอียด:
| ระยะเวลาการดําเนินงาน | การนําเข้ากระบวนการ | เครื่อง | ขนาดเครื่อง | พื้นพื้น | พลังงาน (Kw) |
|
| ความยาว ((m) | ความกว้าง ((m) | |||||
| กระบวนการที่ 1 | การตัดเลเซอร์สแตนเลส | สายตัดเลเซอร์ | 12000x2600x1950 มิลลิเมตร | 17 | 2.6 | 45 |
| กระบวนการที่ 2 | การเชื่อมแผ่นเพื่อประหยัดวัสดุ | เครื่องปั่นเย็บตรง | 1400x1100x2000 มิลลิเมตร | 1.4 | 1.1 | 0.4 |
| กระบวนการ 3 | การบดแผ่นเพื่อประหยัดวัสดุ | เครื่องบดแผ่น | 2250x1550x1800 มม. | 2.3 | 1.6 | 3.2 |

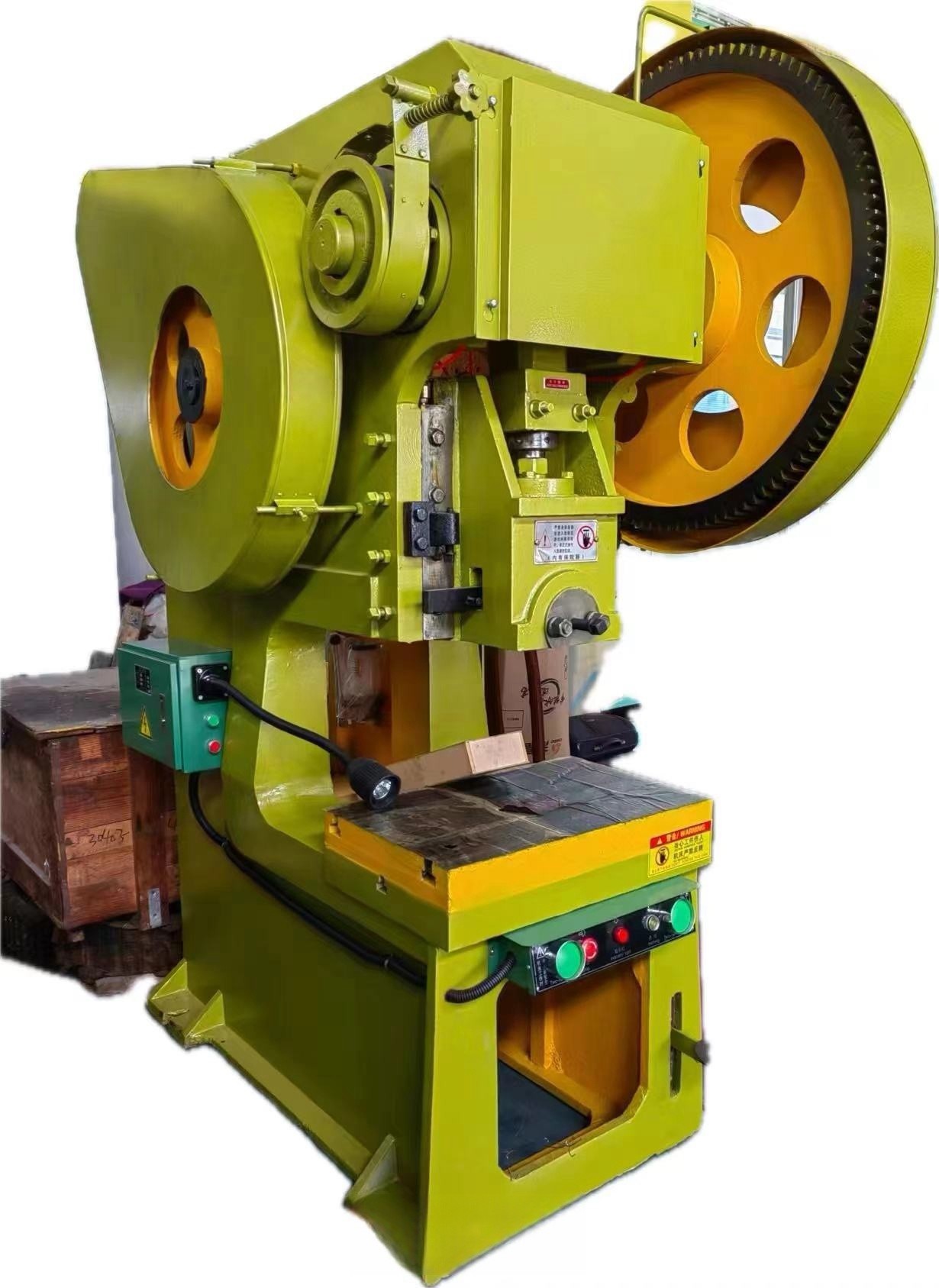

| กระบวนการ 4 | การเจาะหลุมน้ํา | กลากลึก เครื่องกด/J21S-40T | 1500x1200x2000 มม. | 1.5 | 1.2 | 4 |
| กระบวนการที่ 5 | การ ตี เพื่อ ป้องกัน | เครื่องกดกลากลึก/J21S-63T | 1700x1400x2200 มม. | 1.7 | 1.4 | 4 |

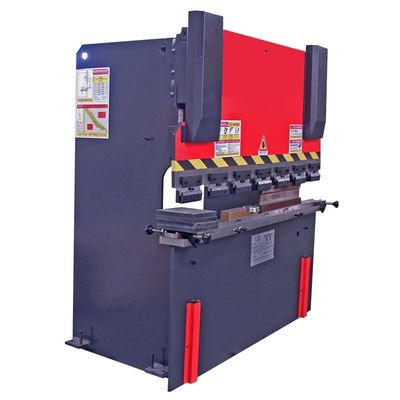

| กระบวนการที่ 6 | กดสายน้ํา | เครื่องบิด/30T-1600MM | 2600x1400x2000 มม. | 2.6 | 1.4 | 3 |
| กระบวนการ 7 | การบิดฐานระบายน้ํา | เครื่องบิด/63T-2500MM | 2800X1700X2350MM | 2.8 | 1.7 | 5.5 |
| กระบวนการที่ 8 | กดวงโค้งและมุมล่าง | เครื่องบดกลมกลมกลมกลมกลมกลมกลมกลม | 1300x750x2000 มม. | 1.3 | 0.75 | 2.3 |
| กระบวนการ 9 | การเชื่อมต่อสําหรับเส้นเย็บตั้งและมุมด้านล่าง | เครื่องเชื่อม CNC เครื่องพิเศษ | 1400x1100x2000 มิลลิเมตร | 1.4 | 1.1 | 0.4 |
| กระบวนการ 10 | มุมกลม ของการบดเย็บตั้ง (ภายใน) | เครื่องบดสําหรับมุมกลมของเย็บตั้ง | 2550x850x2200 มิลลิเมตร | 2.6 | 0.85 | 2.3 |
| กระบวนการ 11 | ซ่อมแซมมุมที่หายไปของแผ่น | เครื่องเชื่อม CNC เครื่องพิเศษ ((สําหรับการซ่อมแซมแผ่น) | 1100x850x1450 มิลลิเมตร | 1.1 | 0.85 | 0.4 |
| กระบวนการ 12 | การปั่น CNC สําหรับขอบภายในของแผ่น | เครื่องเชื่อม CNC หลายแกน เครื่องพิเศษ (สําหรับขอบภายในของแผ่น) |
1700x1400x1600 มม. | 1.7 | 1.4 | 1.3 |

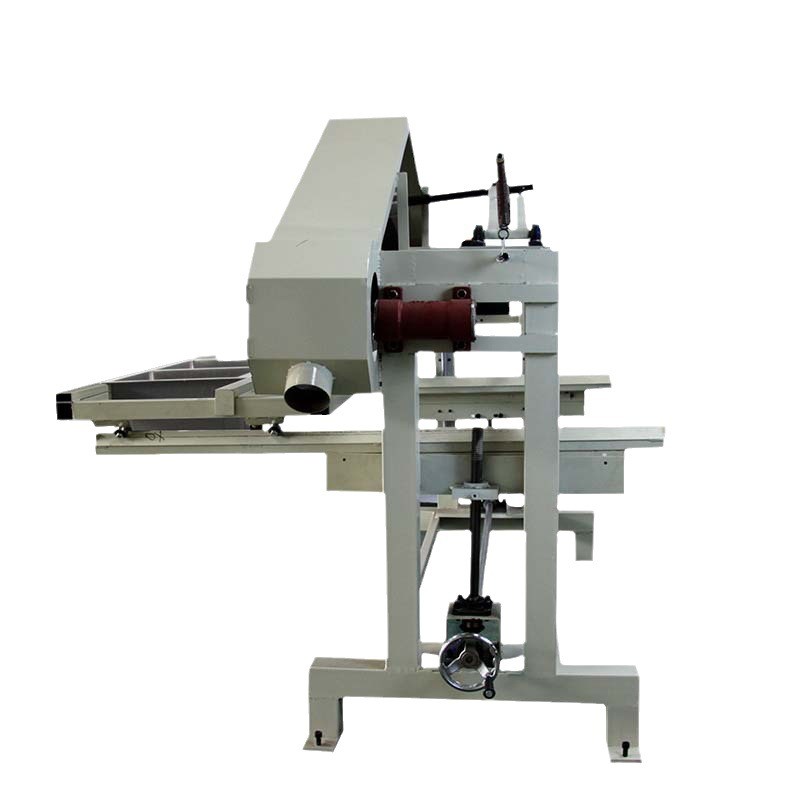

| กระบวนการ 13 | การบดสําหรับแผ่นระบายน้ํา | เครื่องบด (ชนิดสายรัดบด) | 2500x1400x1700 มิลลิเมตร | 2.5 | 1.4 | 3 |
| กระบวนการ 14 | การบดสําหรับแผ่นของถัง (ผิวกระจก) | เครื่องบด | 3000x1400x1700 มิลลิเมตร | 3 | 1.4 | 3 |
| กระบวนการ 15 | การทาสีสําหรับซิง ด้านล่างด้านหลัง | อุปกรณ์ทาสีด้วยมือ | 2200X1800X1600 มิลลิเมตร | 2.2 | 1.8 | 4.5 |
| กระบวนการ 16 | การแห้งหลังการทาสี | เตาอบแห้ง | 13000X1000X1600 มิลลิเมตร | 13 | 1 | 30 |
| พื้นที่ทั้งหมด ((รวมระยะห่างและเส้นทางการขนส่ง):> 65m ((ความยาว) x 10m ((ความกว้าง) | ||||||

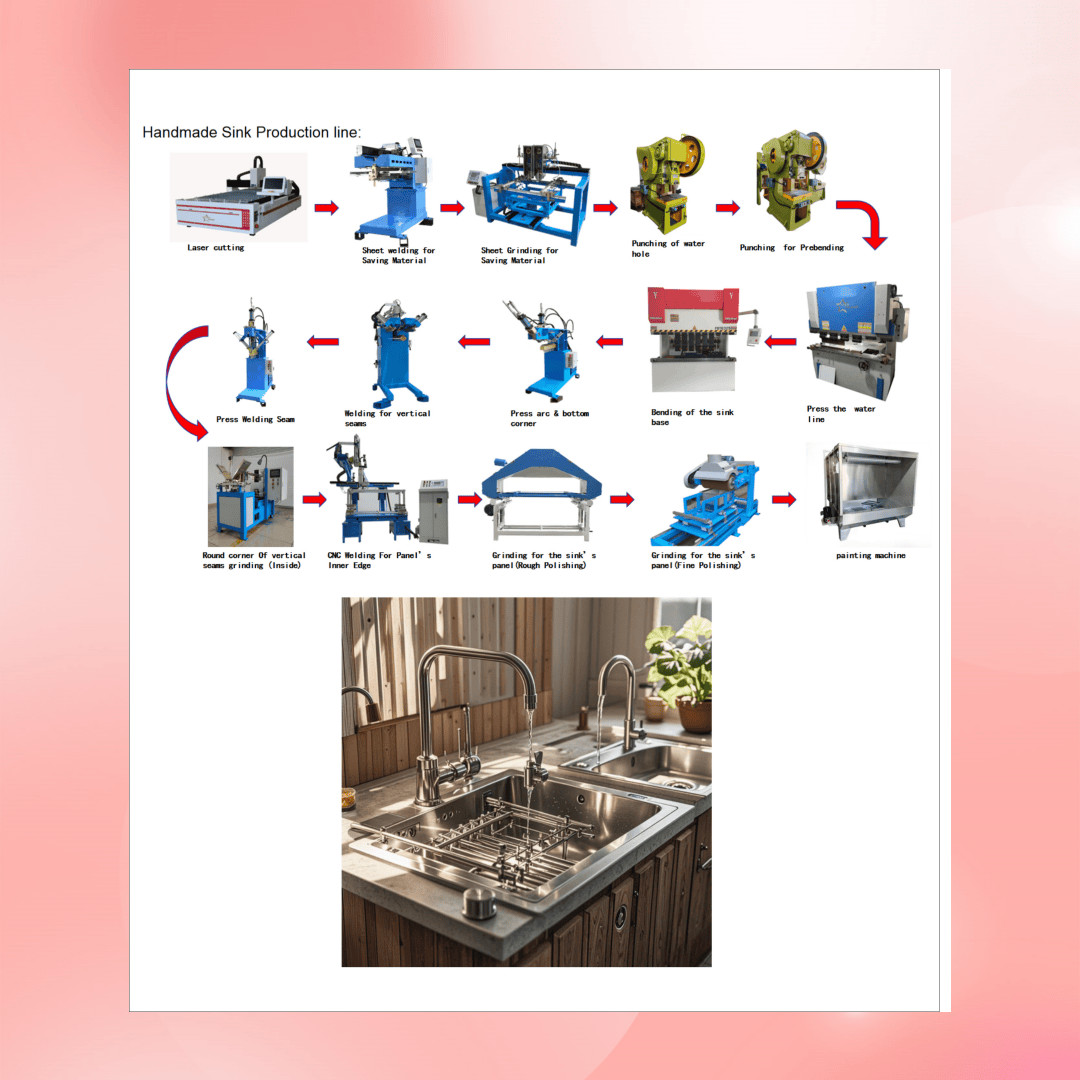

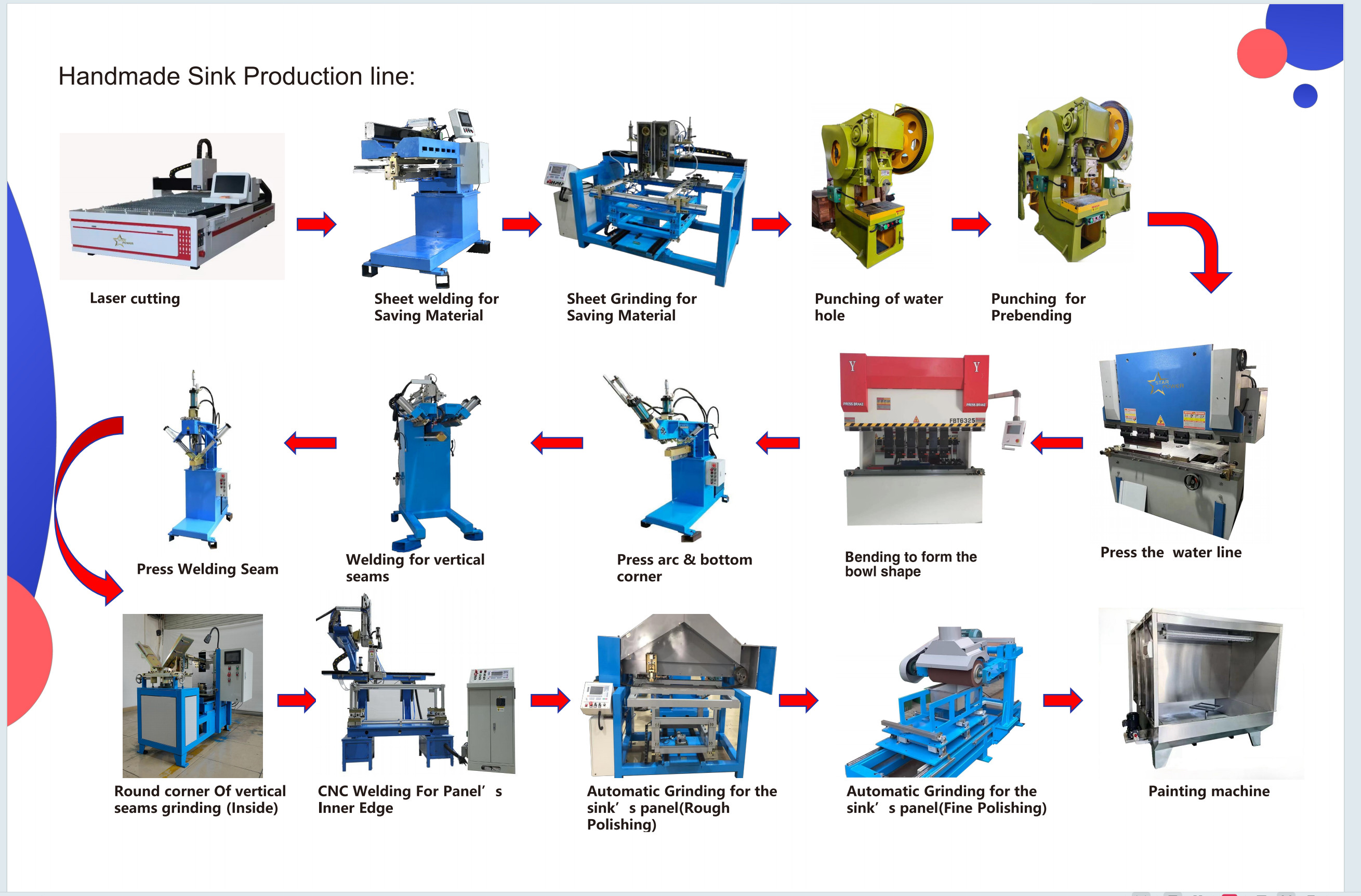

| กระแสกระบวนการ | ชื่ออุปกรณ์ | ชื่อเครื่องยนต์เฉพาะ |
| การตัด | การตัดเลเซอร์ | สามารถปรับแต่งได้ |
| การเย็บและการกดมุม | เครื่องบดเย็บและมุม | เครื่องบดเชือก เครื่องบดมุม เครื่องบดเชือกและมุมรวม |
| การตรา | เครื่องฉลาก | การเจาะหลุมน้ําการตีของ Prebending |
| การบิด | เครื่องบิด | การบิดเพื่อสร้างรูปร่างของถ้วย
กดสายน้ํา
|
| การปั่น | เครื่องปั่น | เครื่องเชื่อมฟิลเล่ต์ CNC เครื่องเชื่อมมมุมซ่อม CNC เครื่องเชื่อมเย็บสาย CNC เครื่องเชื่อมแบบเรียบ
กดเส้นโค้งและด้านล่าง
มุม
|
| การบดและเลือง | เครื่องบดและเคลือบ |
การบดอัตโนมัติสําหรับ
แผ่นของล้างสระ ((Rough
การเคลือบ
แผ่นของถัง ((การเคลือบละเอียด),
มุมกลมของตั้ง
การบดเย็บ (ภายใน)
|
