| คำศัพท์ | กระบวนการแนะนำ | เครื่องจักร | ขนาดเครื่อง | พื้นที่พื้น | พลัง (kw) |
|
| ความยาว (ม.) | ความกว้าง (M) | |||||
| กระบวนการ 1 | การตัดเลเซอร์ขดลวดเหล็ก | เส้นตัดเลเซอร์ | 12000x2600x1950 มม. | 17 | 2.6 | 45 |
| กระบวนการ 2 | การเชื่อมแผ่นเพื่อการออมวัสดุ | เครื่องเชื่อมตะเข็บตรง | 1400x1100x2000mm | 1.4 | 1.1 | 0.4 |
| กระบวนการ 3 | แผ่นบดเพื่อประหยัดวัสดุ | เครื่องบดแผ่น | 2250x1550x1800mm | 2.3 | 1.6 | 3.2 |
| กระบวนการ 4 | การเจาะรูน้ำ | เครื่องกดคอลึก/J21S-40T | 1500x1200x2000mm | 1.5 | 1.2 | 4 |
| กระบวนการ 5 | การชกต่อย | เครื่องกดคอลึก/J21S-63T | 1700x1400x2200mm | 1.7 | 1.4 | 4 |
| กระบวนการ 6 | กดสายน้ำ | เครื่องดัด/30T-1600 มม. | 2600x1400x2000mm | 2.6 | 1.4 | 3 |

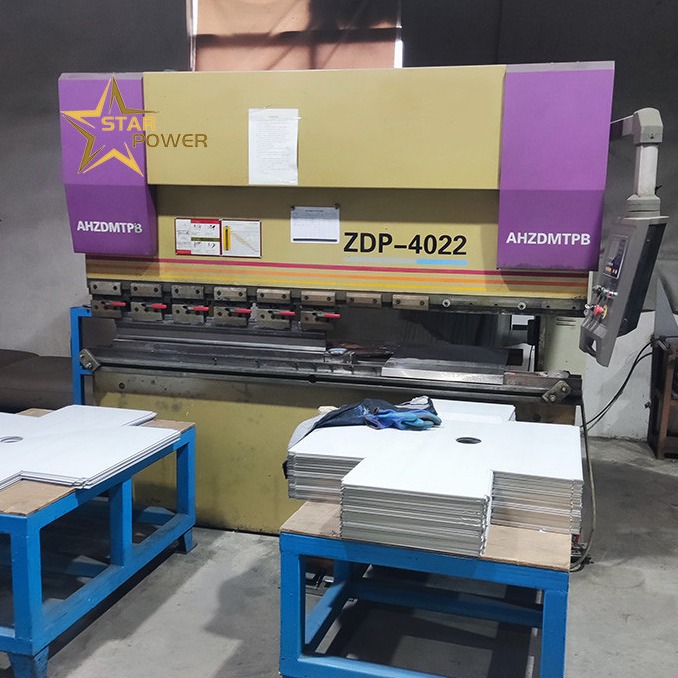

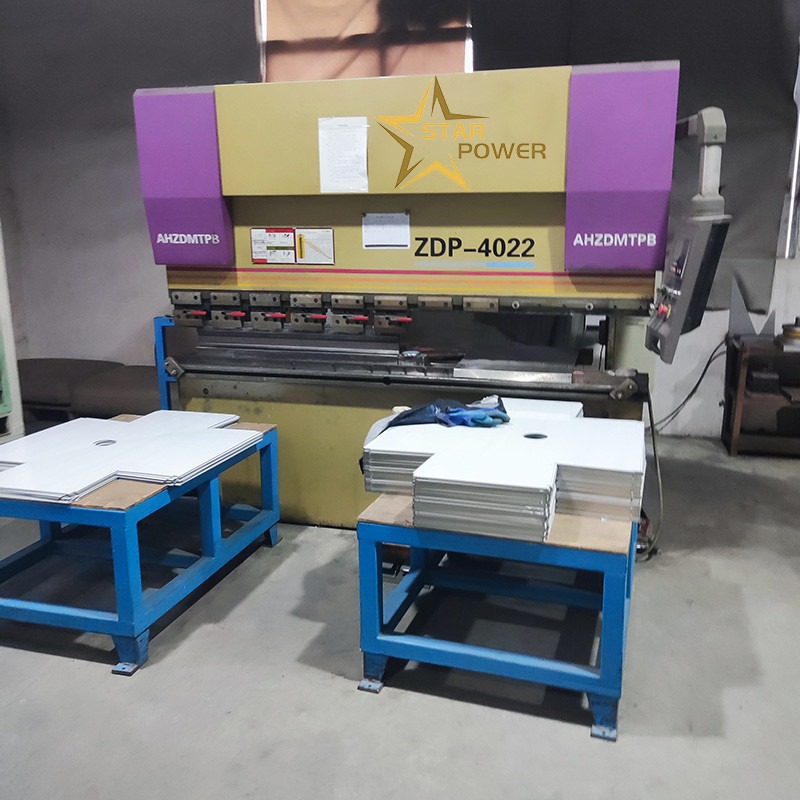

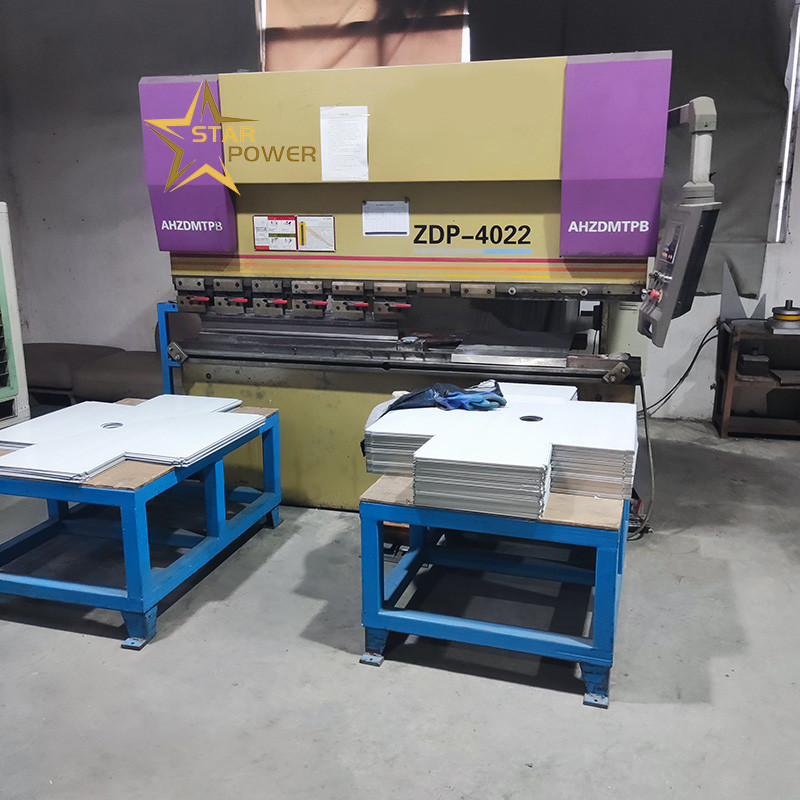

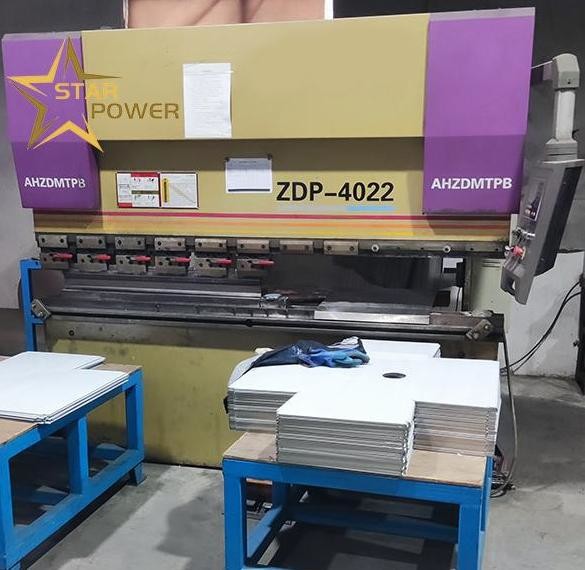

| กระบวนการ 7 | การงอฐานอ่างล้างจาน | เครื่องดัด/63T-2500 มม. | 2800x1700x2350 มม. | 2.8 | 1.7 | 5.5 |
| กระบวนการ 8 | กดส่วนโค้งและมุมล่าง | เครื่องกดตะเข็บแบบกลิ้งแบบสองในหนึ่งตัวและเครื่องกดมุม | 1300x750x2000mm | 1.3 | 0.75 | 2.3 |
| กระบวนการ 9 | การเชื่อมสำหรับตะเข็บแนวตั้งและมุมล่าง | เครื่องเชื่อมซีเอ็นซี | 1400x1100x2000mm | 1.4 | 1.1 | 0.4 |
| กระบวนการ 10 | มุมกลมของการบดตะเข็บแนวตั้ง (ด้านใน) | เครื่องบดสำหรับมุมกลมของตะเข็บแนวตั้ง | 2550x850x2200mm | 2.6 | 0.85 | 2.3 |
| กระบวนการ 11 | ซ่อมแซมมุมที่ขาดหายไปของแผง | CNC Welding Special Machine (สำหรับการซ่อมแซมแผง) | 1100x850x1450 มม. | 1.1 | 0.85 | 0.4 |
| กระบวนการ 12 | การเชื่อม CNC สำหรับขอบด้านในของ Panel | เครื่องเชื่อมซีเอ็นซีหลายแกน (สำหรับขอบด้านในของ Panel) |
1700x1400x1600mm | 1.7 | 1.4 | 1.3 |
| กระบวนการ 13 | บดสำหรับแผงอ่างล้างจาน | เครื่องบด (ชนิดเข็มขัดขัด) | 2500x1400x1700mm | 2.5 | 1.4 | 3 |
| กระบวนการ 14 | บดสำหรับแผงอ่างล้างจาน (พื้นผิวกระจก) | เครื่องบด | 3000x1400x1700mm | 3 | 1.4 | 3 |
| กระบวนการ 15 | ภาพวาดสำหรับจมด้านล่างด้านหลัง | อุปกรณ์วาดภาพด้วยตนเอง | 2200x1800x1600mm | 2.2 | 1.8 | 4.5 |
| กระบวนการ 16 | การอบแห้งหลังการวาดภาพ | เตาอบแห้ง | 13000x1000x1600mm | 13 | 1 | 30 |
| พื้นที่ชั้นรวม (รวมถึงระยะห่างระยะห่างและเส้นทางการขนส่ง):> 65m (ความยาว) x 10m (ความกว้าง) | ||||||
| การไหลของกระบวนการ | ชื่ออุปกรณ์ | ชื่อเครื่องเฉพาะ |
| การตัด | การตัดเลเซอร์ | ปรับแต่งได้ |
| การกดตะเข็บและมุม | ตะเข็บและเครื่องกดมุม | เครื่องกดตะเข็บ, เครื่องกดมุม, ตะเข็บรวมและเครื่องกดมุม |
| การตอก | เครื่องปั๊ม | เจาะรูน้ำการชกของ prebending |
| การงอ | เครื่องดัด | งอเพื่อสร้างรูปชาม
กดสายน้ำ
|
| การเชื่อม | เครื่องเชื่อม | เครื่องเชื่อม Fillet CNC, เครื่องเชื่อมมุม CNC, เครื่องเชื่อมตะเข็บ, เครื่องเชื่อมแบบระนาบซีเอ็นซี,
กดส่วนโค้งและด้านล่าง
มุม,
|
| การบดและขัดเงา | เครื่องบดและขัดเงา |
การบดอัตโนมัติสำหรับ
แผงของอ่างล้างจาน (หยาบ
การขัด), การบดอัตโนมัติสำหรับ
แผงของ Sink (ขัดเงา)
มุมกลมของแนวตั้ง
การบดตะเข็บ (ข้างใน)
|
ข้อดี:
